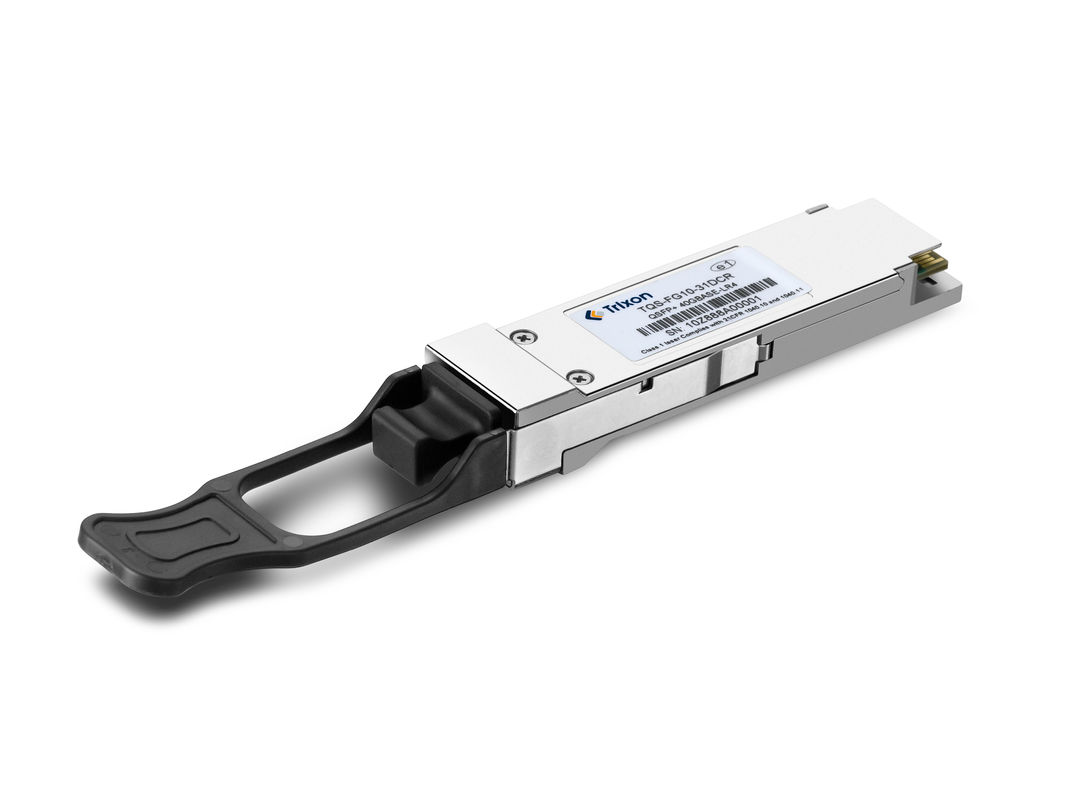

Это высокоскоростной оптический модуль 40 Гбит/с, разработанный с четырьмя полосами, каждая полоса 10 Гбит/с, и поддерживает максимальное расстояние передачи 10 километров.
Продукт использует 4 1310nm DFB лазера в качестве передатчика и 4 PIN фотодиоды в качестве приемника для достижения стабильной передачи оптического сигнала 40G.
Модуль совместим со спецификацией QSFP+ и обеспечивает две пары интерфейсов оптических волокон.Он поддерживает полнодуплексную связь и подходит для высокоскоростных сценариев подключения точки-точки..
| Особенности | Спецификации |
| Коэффициент данных | До 11,2 Гбит/с на длину волны |
| Каналы | 4 независимых полнодуплексных канала |
| Расстояние | До 10 км |
| Силовое питание | Единовременное 3,3 В |
| Оптические соединители | Два стандартных соединителя LC |
| Горячее подключение | QSFP+ |
| Спецификация MSA | QSFP+ MSA SFF-8436 |
| Соответствие IEEE | IEEE802.3ba |
| Цифровое диагностическое наблюдение | Интегрированный с интерфейсом I2C |
| Диапазон температуры рабочего корпуса | Стандарт: от 0 до +70°C |
| Параметр | Символ | Минуты | Тип. | Макс | Единица |
| Передатчик | |||||
| Центральная длина волны | λc | 1264.5 | 1271 | 1277.5 | nm |
| 1284.5 | 1291 | 1297.5 | |||
| 1304.5 | 1311 | 1317.5 | |||
| 1324.5 | 1331 | 1337.5 | |||
| Ширина спектра (-20 дБ) | Δλ | - | - | 1 | nm |
| Скорость передачи сигнала | 10.3125 | Гбит/с | |||
| SMSR | 30 | ДБ | |||
| TDP, каждая полоса | TDP | 2.6 | ДБ | ||
| Толерантность оптических потерь возврата | TOL | 20 | ДБ | ||
| Средняя выходная мощность | Поут | -7 | - | 2.3 | dBm |
| Соотношение вымирания | Скорая помощь | 3.5 | - | - | ДБ |
| Выход оптический глаз | Соответствует стандарту IEEE Std 802.3ba-2010 | ||||
Он обычно используется в центрах обработки данных с высокой пропускной способностью, корпоративных сетях и облачных вычислительных средах для быстрой передачи большого количества данных.
Модуль передатчика надежно упакован в антистатический материал, маркирован и запечатан.
