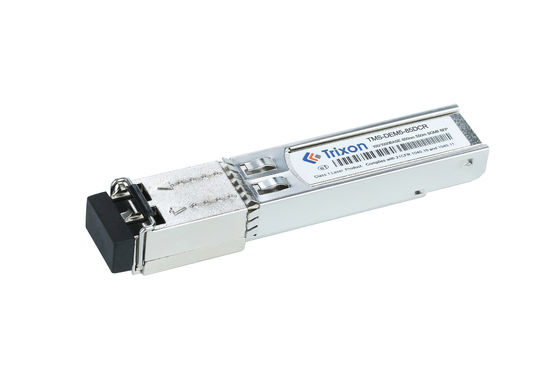

Оптические приемопередатчики серии SGMII представляют собой высокопроизводительные, экономически эффективные модули.Они рассчитаны на 125 Мб/с и 1.25 ГБ/с оптическая связь в гигабитных коммутаторах Ethernet. Эти передатчики квалифицированы в соответствии с GR-468-CORE.
Особенности | Описание |
Коэффициент операционных данных | 125 Мбит / с или 1,25 Гбит / с |
Расстояние | 550 метров |
Силовое питание | Единовременное 3,3 В |
Логический интерфейс | TTL |
Интерфейс соединителя | Двухкомнатный LC |
Горячее подключение | Да, да. |
Соответствие спецификации MSA | SFF-8472 |
Соответствие стандартам IEEE | IEEE 802.3 |
Температура рабочего ящика | -5°C до +75°C |
Параметр | Символ | Минуты | Тип. | Макс | Единица | Примечание | |||
Передатчик | |||||||||
Центральная длина волны | λc | 830 | 850 | 870 | nm | ||||
Ширина спектра*NОтносительно4 | ∆λ | 0.85 | nm | VSCEL-LD | |||||
Средняя выходная мощность | 100BASE | ПСнаружи | -9 | - Три. | dBm | ||||
1000BASE | -9 | - Три. | dBm | ||||||
Соотношение вымирания | Скорая помощь | 9 | ДБ | ||||||
Средняя мощность передатчика OFF | ПВыключено | -45 | dBm | ||||||
Выход оптический глаз | Соответствует стандарту IEEE 802.3ah-2004 | ||||||||
Приемник | |||||||||
Центральная длина волны | λc | 830 | 860 | nm | |||||
Чувствительность*NОтносительно5 | 100BASE | ПIN | -17 | dBm | |||||
1000BASE | Двадцать четыре.5 | dBm | |||||||
Перегрузка приемника | Перегрузка | 0 | dBm | ||||||
Оптическая потеря возврата | 12 | ДБ | |||||||
Указывают на потерю | 100BASE | ЛОСА | -45 | dBm |
|
||||
1000BASE | -35 | ||||||||
Счетная стоимость | 100BASE | УБЕДЕНИЕ | -30 | dBm |
|
||||
1000BASE | - 25 | ||||||||
Гистереза LOS | 0.5 | 4 | ДБ |
