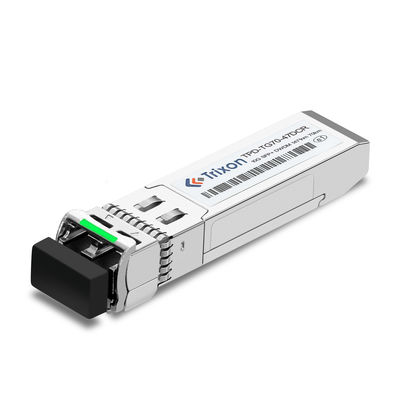

TPD-TG70-XXDCR 10G SFP+ DWDM 70 км для всех длин волн C-диапазона SMF волокна,0°C ~ +70°C
Наш модуль 10G SFP + DWDM Transceiver - это модуль с небольшим форм-фактором Pluggable Plus Transceiver, предлагающий 25 дБ бюджет связи и расстояние до 70 км.Он доступен на всех длинах волн в C-диапазоне на 100 ГГц DWDM ITU Grid, и с функцией DDM/DOM.
Модуль 10G SFP + DWDM Transceiver предназначен для выполнения требований соглашения о многоисточниках (MSA).Этот модуль передатчика широко используется для приложений в центрах обработки данных, сети метро и сетей уровня доступа.
| Наименование продукта | Модуль 10G SFP+ DWDM-передатчика |
|---|---|
| Оптический интерфейс | Интерфейс двойного соединителя LC |
| Длина волны | Доступен на всех длинах волн в C-диапазоне на сети 100 ГГц DWDM ITU |
| Расстояние | До 70 км |
| DDM/DOM | Да, да. |
| Коэффициент данных | 10.3 Гбит/с |
| Температурный диапазон | 0°C ~+70°C |
| Ссылка на бюджет | 25 дБ |
| Лазер | Охлажденный 1550nm DWDM EML лазер |
| Тип волокна | SMF |
| (XX)Стоимость | Канал |
Частота (THz) |
Длина волны (мм) |
(XX)Стоимость | Канал |
Частота (THz) |
Длина волны (мм) |
| A0 | C13 | 191.3 | 1567.13 | С5 | C38 | 193.8 | 1546.92 |
| А1 | С14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| А2 | С15 | 191.5 | 1565.50 | C7 | С40 | 194.0 | 1545.32 |
| А3 | С16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| А4 | С17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| А5 | С18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| А6 | С19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| А7 | С20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| А8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| А9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| В1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| В2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| В3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| В4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| В5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| В6 | C29 | 192.9 | 1554.13 | Е1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | Е2 | C55 | 195.5 | 1533.47 |
| В8 | C31 | 193.1 | 1552.52 | Е3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | Е4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | Е5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | Е6 | C59 | 195.9 | 1530.33 |
| С2 | C35 | 193.5 | 1549.32 | Е7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | Е8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | Е9 | C62 | 196.2 | 1527.99 |
(10.3 Гбит / с,25dB Бюджет энергии)
| Параметр | Символ | Минуты | Тип. | Макс | Единица | Примечание | |
| Передатчик | |||||||
| Центральная длина волны | λc | 1527.99 | XX | 1567.13 | nm | XX:Примечание 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Средняя выходная мощность | ПСнаружи | 1 | 5 | dBm | |||
| Соотношение вымирания | Скорая помощь | 8.2 | ДБ | ||||
| Соотношение подавления бокового режима | SMSR | 30 | ДБ | ||||
| Средняя мощность передатчика OFF | ПВыключено | -30 | dBm | ||||
| Потребление энергии | 1.8 | W | |||||
| Выход оптический глаз | Соответствует стандарту IEEE 802.3ae | ||||||
| Приемник | |||||||
| Чувствительность*NОтносительно4 | ПОПД | - 24 года. | dBm | без волокна | |||
| Чувствительность*NОтносительно5 | ПОПД | - 22 года. | dBm | с волокном | |||
| Перегрузка приемника | Перегрузка | -7 | dBm | ||||
| Указывают на потерю | ЛОСА | -35 | dBm | ||||
| Счетная стоимость | УБЕДЕНИЕ | - 25 | dBm | ||||
| Гистереза LOS | 0.5 | 4 | ДБ | ||||
| Отражение приемника | -27 | ДБ | |||||
Примечание4: Минимальная средняя оптическая мощность, измеренная при BER менее 1E-12@pattern, является PRBS231-1@ER=9 дБ.
Примечание 5: цикл с использованием 70 км волоконного волокна (SMF-28)@6.125Gbps~10.3125Gbps
Примечание 6: приемник APD, PRBS 2^31-1, BER 10^-12
ВМодуль приемопередатчика Trixon TPD-TG70-XXDCR 10G SFP+ DWDMпредоставляет удобное и экономически эффективное решение для подключения портов 10GbE на расстояниядо 70 кмЭто.Малый форм-фактор подключаемый плюс модуль приемопередатчикаподдерживаетскорость передачи данных 10,3 Гбит/си оснащенохлажденный 1550nm DWDM EML лазерОн также поддерживает цифровой диагностический мониторинг (DDM / DOM), который помогает обеспечить точную и надежную работу сети 10GbE.Этот продукт идеально подходит для таких приложений, как центры обработки данных, телекоммуникаций и корпоративных сетей.
Выбор длины волны: технология DWDM позволяет использовать для оптической связи несколько длин волн в спектре С-диапазона (обычно от 1525 до 1565 нм).Если у вас есть конкретные требования длины волны в C-диапазонеВы можете обсудить свой выбор длины волны с производителем. Они могут предложить варианты настройки, чтобы соответствовать вашим желаемым длинам волны.
Расстояние: стандартный модуль TPD-TG70-XXDCR имеет расстояние 70 км. Если вам требуется большее или меньшее расстояние передачи,Вы можете обсудить ваши требования с производителем, чтобы изучить наличие индивидуальных вариантов.
Температурный диапазон: если стандартный диапазон температур от 0°C до +70°C не соответствует рабочей среде,Вы можете спросить о возможности настройки диапазона температуры, чтобы лучше соответствовать вашим конкретным условиям.
Тип соединителя: модуль может поставляться с определенным типом соединителя (например, LC, SC).Вы можете обсудить возможность настройки с производителем.
Бюджет энергии: если у вас есть конкретные требования к бюджету энергии для вашей сети, вы можете обсудить с производителем, чтобы определить, может ли модуль быть настроен на соответствие этим требованиям.
Совместимость: если у вас есть проблемы со совместимостью с существующим оборудованием или сетевой настройкой,Вы можете обсудить с производителем, чтобы убедиться, что индивидуальный модуль будет совместим с вашей конкретной среды.
Мы предлагаем техническую поддержку и обслуживание для модуля SFP + Transceiver.
Мы гарантируем высочайшее качество обслуживания. Наша команда опытных техников готова помочь вам с любыми проблемами, которые могут возникнуть.
Если у вас есть какие-либо вопросы или вопросы, пожалуйста, не стесняйтесь связаться с нами.
Модуль SFP+ будет упакован в коробку с амортизационными материалами, чтобы предотвратить повреждение во время транспортировки.Перевозка будет осуществляться воздушным транспортом., что является самым быстрым способом транспортировки.
Справочный лист данных Код файла: DS090042
