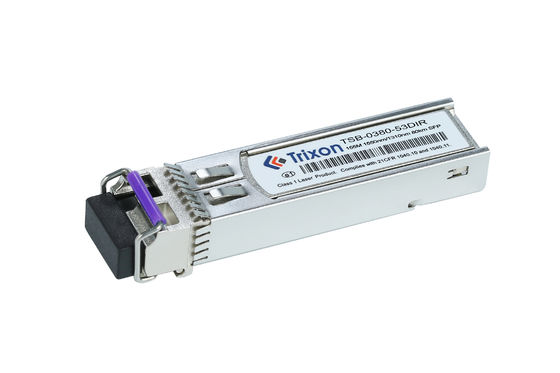

1.25G STM-1/OC-3 двунаправленный SFP-передатчик
Этот модуль SFP Transceiver предназначен для удовлетворения растущего спроса на высокую емкость и высокую скорость передачи данных.низкомощная 25G-связь данных по одномодному волокну (SMF) с расстоянием передачи до 15 кмОн использует интерфейс соединителя LC и поддерживает горячую подключаемую работу, что облегчает установку и обслуживание пользователями. Он разработан с одним источником питания 3.3V и логическим интерфейсом TTL,и соответствует стандарту SFP MSA и IEEE802.3Кроме того, он оснащен цифровым диагностическим интерфейсом мониторинга (DDMI), который позволяет в режиме реального времени отслеживать параметры работы модуля.
| Недвижимость | Стоимость |
|---|---|
| Силовое питание | Единое питание 3.3В и логический интерфейс TTL |
| DDMI | Да, да. |
| Коэффициент данных | Операционная скорость передачи данных 155,52 Мбит / с |
| Длина волны | 1550nm/1310nm |
| Наименование продукта | 1.25G STM-1/OC-3 двунаправленный SFP-передатчик |
| Подключаемая | Горячее подключение |
| Расстояние | 80 км |
| Температурный диапазон | -40°C ~+85°C |
| Тип соединителя | Интерфейс с одним соединителем LC |
| Тип волокна | SMF |
(1310nm/1550 нм ,DFB/DFBи ПИН-код,80 тысяч.m)
| Параметр | Символ | Минуты | Тип. | Макс | Единица | Примечание | |
| Передатчик | |||||||
| Центральная длина волны | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | |||
| Ширина спектра*NОтносительно4 | ∆λ | 1 | nm | DFB-LD | |||
| Средняя выходная мощность | ПСнаружи | -5 | 0 | dBm | |||
| Соотношение вымирания | Скорая помощь | 10 | ДБ | ||||
| Средняя мощность передатчика OFF | ПВыключено | -45 | dBm | ||||
| Выход оптический глаз | Соответствует глазным маскам Telcordia GR-253-CORE и ITU-T G.957 | ||||||
| Приемник | |||||||
| Центральная длина волны | λc | 1510 | 1600 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| Чувствительность*NОтносительно5 | ПIN | -35 | dBm | ||||
| Перегрузка приемника | Перегрузка | - 10 | dBm | ||||
| Оптическая потеря возврата | 12 | ДБ | |||||
| Указывают на потерю | ЛОСА | -45 | dBm | ||||
| Счетная стоимость | УБЕДЕНИЕ | -35 | dBm | ||||
| Гистереза LOS | 0.5 | 4 | ДБ | ||||
Примечание 4: VSCEL LD и FP LD измеряют спектральную ширину RMS, DFB LD измеряют спектральную ширину 20dB.
Примечание5: Минимальная средняя оптическая мощность, измеренная при BER менее 1E-10@pattern, является PRBS223-1@ER=10 дБ.
Телекоммуникационные сети: модуль подходит для дальних или региональных телекоммуникационных сетей, где требуется двунаправленная связь на расстоянии 80 км.Он позволяет надежно передавать данные в телекоммуникационной инфраструктуре.
Взаимосоединения центров обработки данных: в среде центров обработки данных TSB-0380-53DIR может использоваться для подключения центров обработки данных или сетевого оборудования на средние и длинные расстояния.Он облегчает высокоскоростную передачу данных между центрами обработки данных, поддерживающие репликацию данных, резервную копию и приложения для восстановления после катастрофы.
Метрополитенные сети (МАН): оптический модуль может быть развернут в МАН, которые соединяют различные места в городе или метрополии.Он позволяет осуществлять двунаправленную связь на расстоянии 80 км., поддерживающий передачу данных, голоса и видео между различными сайтами.
Беспроводная обратная связь: TSB-0380-53DIR подходит для беспроводной обратной связи.где он может быть использован для установления двунаправленных связей связи между сотовыми базовыми станциями или точками беспроводного доступа на большие расстояния.
Коммунальные услуги и инфраструктура: Он может быть использован в коммунальных сетях, таких как системы распределения электроэнергии или системы мониторинга трубопроводов, где требуется двунаправленная связь на большие расстояния..Модуль обеспечивает надежную передачу сигналов управления, данных мониторинга или другой критической информации.
Свяжитесь с производителем: свяжитесь с производителем или поставщиком оптического модуля и спросите о возможностях настройки.Предоставьте им ваши конкретные требования и спросите, есть ли варианты настройки для модуля TSB-0380-53DIR.
Укажите ваши требования к настройке: четко сообщите производителю о ваших потребностях к настройке.или любые другие специальные функции, которые вы требуетеПредоставьте как можно больше подробностей, чтобы обеспечить полное понимание ваших потребностей.
Консультируйтесь с производителем: Вступайте в дискуссии с производителем, чтобы изучить целесообразность ваших запросов настройки.или предлагать альтернативные решения на основе их опыта и возможностей.
Оцените стоимость и сроки выполнения: настройка может повлечь за собой дополнительные затраты и может повлиять на сроки выполнения.Обсудите эти факторы с производителем, чтобы понять ценообразование и производственный график, связанный с настройкойРассмотрим компромисс между настройкой и расходами.
Просмотр и завершение: После того, как вы обсудили и договорились о деталях настройки, пересмотрите предложенные спецификации, цены и любые другие соответствующие факторы.Убедитесь, что все стороны имеют четкое понимание объема настройки перед финализацией заказа.
Мы предлагаем техническую поддержку и услуги для наших продуктов SFP Transceiver Module. Наша команда высококвалифицированного технического персонала готова ответить на любые вопросы, которые у вас могут возникнуть по поводу продукта.Мы также предоставляем услуги по установке и обслуживаниюМы стремимся обеспечить наилучший клиентский опыт. Если у вас есть какие-либо вопросы или проблемы, пожалуйста, не стесняйтесь обращаться к нам.
Упаковка и транспортировка модуля SFP-трансивера:
Справочный лист данных Код файла: DS100035
