Этот модуль SFP Transciver полностью соответствует спецификации MSA SFP и разработан с дуплексным разъемом LC. Он поддерживает длины волн 1310nm и 1550nm,и обеспечивает расстояние передачи до 10 км по одномодному волокну (SMF)С помощью одного 3,3-вольтового источника питания и логического интерфейса TTL модуль является очень надежным и обеспечивает решение с низким потреблением энергии.
Параметр | Стоимость |
---|---|
Температурный диапазон | -5°C ~ +70°C |
Наименование продукта | 1.25G GBE двунаправленный приемник SFP |
Расстояние | 10 км |
Длина волны | 1550nm/1310nm |
Тип волокна | SMF |
DDMI | Да, да. |
Коэффициент данных | Операционная скорость передачи данных до 1,25 Гбит / с |
Тип соединителя | Интерфейс с одним соединителем LC |
Подключаемая | Горячее подключение |
Соответствует | Соответствует спецификации MSA SFP |
(1310nm/1550nm,FP/DFBи ПИН-код,10 тысяч.m)
Параметр | Символ | Минуты | Тип. | Макс | Единица | Примечание | |
Передатчик | |||||||
Центральная длина волны | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Ширина спектра*NОтносительно4 | ∆λ | 4 | nm | FP-LD | |||
1 | nm | DFB-LD | |||||
Средняя выходная мощность | ПСнаружи | -9 | - Три. | dBm | |||
Соотношение вымирания | Скорая помощь | 10 | ДБ | ||||
Средняя мощность передатчика OFF | ПВыключено | -45 | dBm | ||||
Выход оптический глаз | Соответствует требованиям глазной маски Telcordia GR-253-CORE и IEEE 802.3ah-2004 | ||||||
Приемник | |||||||
Центральная длина волны | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
Чувствительность*NОтносительно5 | ПIN | - 22 года. | dBm | ||||
Перегрузка приемника | Перегрузка | - Три. | dBm | ||||
Оптическая потеря возврата | 12 | ДБ | |||||
Указывают на потерю | ЛОСА | -35 | dBm | ||||
Счетная стоимость | УБЕДЕНИЕ | - 25 | dBm | ||||
Гистереза LOS | 0.5 | 4 | ДБ |

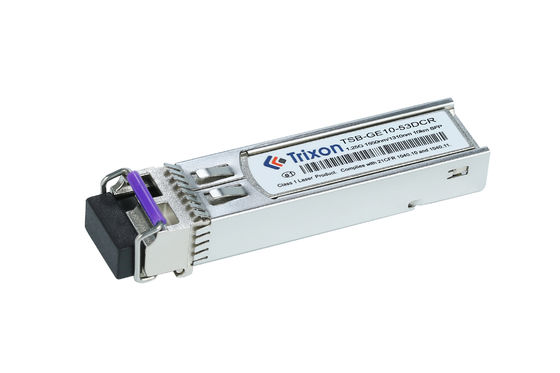

Trixon TSB-GE10-53DCR представляет собой двунаправленный SFP-передатчик с диагностическим интерфейсом цифровой диагностики (DDMI).Этот приемопередатчик оснащен оптическим соединителем LC и совместим с SMF-волокном до 10 кмОн имеет длину волны 1550nm/1310nm, что делает его подходящим для различных приложений, таких как Ethernet, Fibre Channel и SONET / SDH.Он не только обеспечивает экономически эффективное решение для приложений 10G EthernetЭтот приемопередатчик также предназначен для удовлетворения строгих требований промышленных и коммерческих приложений.обеспечивая превосходную производительность в любой средеБлагодаря превосходным характеристикам и возможностям DDMI, Trixon TSB-GE10-53DCR является идеальным выбором для любого приложения 10G Ethernet.
Длина волны: в зависимости от ваших потребностей, вы можете выбрать из различных комбинаций длин волны, чтобы соответствовать вашим конкретным потребностям волокна и расстояния передачи.
Расстояние передачи: Вы можете настроить расстояние передачи, чтобы адаптироваться к разным архитектурам сети и потребностям передачи.
Диапазон рабочей температуры:Вы можете настроить диапазон рабочей температуры в соответствии с требованиями условий окружающей среды, чтобы обеспечить надежность и стабильность устройства в различных условиях температуры.
Совместимость: Вы можете настроить интерфейс на совместимость с конкретными сетевыми устройствами или протоколами, чтобы обеспечить бесперебойную интеграцию с существующим оборудованием.
Специальные требования: Если у вас есть какие-либо другие специальные требования, такие как бюджет энергии, оптические характеристики, размер и т. Д., Вы можете обсудить в деталях с поставщиком и настроить TSB-GE10-53DIR.
Техническая поддержка и обслуживание модуля SFP Transciver включают:
Упаковка и транспортировка модуля SFP Transciver:
Ссылка на информационный лист Код файла:DS100033
