Этот модуль SFP Transceiver является экономически эффективным, высокопроизводительным оптическим приемопередатчиком для 10 км ссылок SMF. Он соответствует спецификации SFP Multi-Source Agreement (MSA).Данный модуль предназначен для применения порта Small Form-factor Pluggable (SFP)Этот модуль поддерживает горячее подключение и имеет температурный диапазон от -40°C до +85°C.Он также имеет цифровой диагностический интерфейс мониторинга (DDMI) функции, который позволяет пользователю контролировать параметры передатчика в режиме реального времени, такие как температура, напряжение, лазерный ток, передавать оптическую мощность и получать оптическую мощность.Он предназначен для применения модуля оптического приемопередатчика LR (Long Range).
| Параметр | Стоимость |
|---|---|
| Наименование продукта | 1.25G GBE двунаправленный приемник SFP |
| Тип соединителя | Интерфейс с одним соединителем LC |
| Тип волокна | SMF |
| Длина волны | 1550nm/1310nm |
| Расстояние | 20 км |
| Соответствует | Соответствует спецификации MSA SFP |
| Коэффициент данных | Операционная скорость передачи данных до 1,25 Гбит / с |
| Температурный диапазон | -40°C ~+85°C |
| DDMI | Да, да. |
| Силовое питание | Единое питание 3.3В и логический интерфейс TTL |
| Параметр | Символ | Минуты | Тип. | Макс | Единица | Примечание | |
| Передатчик | |||||||
| Центральная длина волны | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| Ширина спектра*NОтносительно4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| Средняя выходная мощность | ПСнаружи | -9 | - Три. | dBm | |||
| Соотношение вымирания | Скорая помощь | 10 | ДБ | ||||
| Средняя мощность передатчика OFF | ПВыключено | -45 | dBm | ||||
| Выход оптический глаз | Соответствует требованиям глазной маски Telcordia GR-253-CORE и IEEE 802.3ah-2004 | ||||||
| Приемник | |||||||
| Центральная длина волны | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| Чувствительность*NОтносительно5 | ПIN | - 22 года. | dBm | ||||
| Перегрузка приемника | Перегрузка | - Три. | dBm | ||||
| Оптическая потеря возврата | 12 | ДБ | |||||
| Указывают на потерю | ЛОСА | -35 | dBm | ||||
| Счетная стоимость | УБЕДЕНИЕ | - 25 | dBm | ||||
| Гистереза LOS | 0.5 | 4 | ДБ | ||||

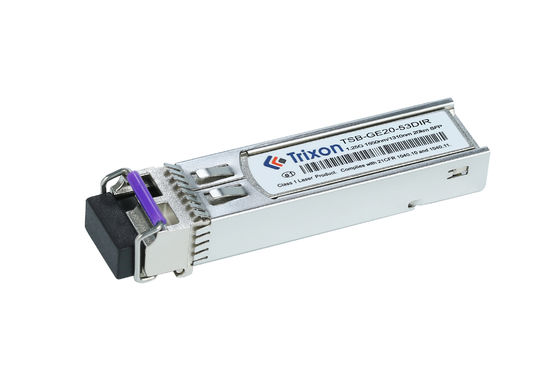

Приемник TSB-GE20-53DIR подходит для сетей оптической связи, где достаточно скорости передачи данных 1,25 Гбит/с.
Функция BIDI (двунаправленная) позволяет осуществлять двунаправленную связь по одному волокну, используя различные длины волн для передачи и приема сигналов.Это делает его подходящим для приложений, где доступно только одно волокно или для экономически эффективного развертывания.
Расстояние передачи 20 километров делает его подходящим для сетей оптической связи средней дальности, таких как локальные сети (LAN), метрополитенские сети или кампусные сети.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsЭто популярные технологии доступа оптоволокна, используемые для широкополосных услуг в жилых и бизнес-средах.
Широкий температурный диапазон от -40°C до +85°C делает этот приемопередатчик подходящим для развертывания в суровых условиях окружающей среды, таких как наружная или промышленная среда.
Скорость передачи данных: модули передатчика могут быть настроены для поддержки различных скоростей передачи данных на основе конкретных требований сети. Это может включать такие варианты, как 1 Гбит / с, 10 Гбит / с, 25 Гбит / с,или более высокие скорости передачи данных.
Расстояние передачи: расстояние передачи модуля передатчика можно настроить для удовлетворения конкретных потребностей сети.или на большие расстояния.
Длина волны: Передатчики могут быть настроены для работы на конкретных длинах волн, таких как 850 нм, 1310 нм или 1550 нм, в зависимости от сетевой инфраструктуры и требований.
Температурный диапазон: модули передатчиков могут быть настроены на работу в пределах конкретных температурных диапазонов для обеспечения оптимальной производительности в различных условиях окружающей среды,такие как расширенные температурные диапазоны или специализированные промышленные среды.
Интерфейс соединителя: варианты настройки интерфейса соединителя могут включать различные типы, такие как соединители LC, SC или MPO,в зависимости от конкретного сетевого оборудования и используемой кабельной инфраструктуры.
Поддержка протоколов: Передатчики могут быть настроены для поддержки различных протоколов и стандартов, таких как Ethernet, Fibre Channel, SONET / SDH или конкретные отраслевые стандарты.
Форм-фактор: варианты настройки могут включать различные форм-факторы, включая SFP, SFP+, QSFP или CFP, для обеспечения совместимости с используемым сетевым оборудованием.
Дополнительные функции: в зависимости от конкретных требований, модули приемопередатчиков могут быть настроены с дополнительными функциями, такими как мониторинг цифровой диагностики (DDM),который обеспечивает мониторинг и диагностику в режиме реального времени.
Мы предоставляем техническую поддержку и услуги для модуля SFP Transceiver.
Мы предоставляем круглосуточное обслуживание клиентов и техническую поддержку по телефону, электронной почте и онлайн-чату. Наша служба обслуживания доступна для помощи в любых вопросах или проблемах.
Мы также предлагаем широкий спектр услуг для помощи в установке, обслуживании и устранении неполадок.оптимизация производительности, и исправление любых аппаратных или программных проблем.
Мы предлагаем полную гарантию на модуль SFP Transceiver. Наши гарантии охватывают детали и рабочую силу, а также предоставляют доступ к нашим услугам по ремонту и поддержке.
Модуль SFP Transceiver должен быть упакован в статическую защитную упаковку, чтобы минимизировать риск повреждения ESD (электростатического разряда).Каждый модуль должен быть отдельно упакован с защитой от ESD, а упаковка должна быть маркирована с номером части и другой соответствующей информацией..
Для отправки модуль SFP Transceiver должен быть отправлен в прочную картонную коробку с соответствующей упаковкой и маркировкой.
Справочный лист данных Код файла: DS100033
