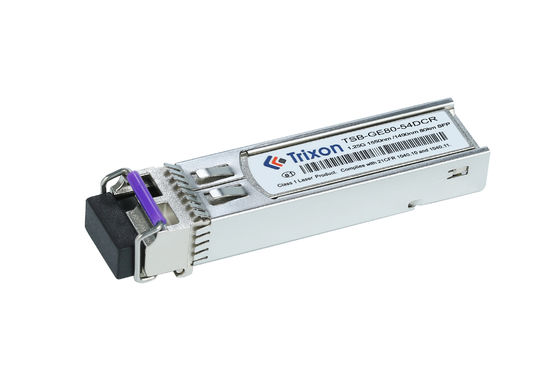

Это...1.25G GBE двунаправленный приемник SFPявляется устройством, подключаемым в горячую розетку, соответствующим промышленному стандарту SFP Multi-Source Agreement (MSA). Он поддерживает DDMI и может достигать расстояния до 80 км. Этот приемопередатчик использует лазер DFB 1310nm,позволяет передавать данные до 1Размер.25G. Разработан для использования в гигабитных сетях Ethernet, Fibre Channel и других оптических сетях.
| Параметры | Подробная информация |
|---|---|
| Соответствует | Соответствует спецификации MSA SFP |
| Силовое питание | Единое питание 3.3В и логический интерфейс TTL |
| Тип соединителя | Интерфейс с одним соединителем LC |
| Тип волокна | SMF |
| Подключаемая | Горячее подключение |
| Коэффициент данных | Операционная скорость передачи данных до 1,25 Гбит / с |
| DDMI | Да, да. |
| Длина волны | 1550nm/1490nm |
| Температурный диапазон | -5°C ~+70°C |
| Расстояние | 80 км (LR) |
(1490nm/1550 нм ,DFBи ПИН-код,80 тысяч.m)
| Параметр | Символ | Минуты | Тип. | Макс | Единица | Примечание | |
| Передатчик | |||||||
| Центральная длина волны | λc | 1470 | 1490 | 1510 | nm | 1490nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1490nmRX | |||
| Ширина спектра*NОтносительно4 | ∆λ | 1 | nm | DFB-LD | |||
| Средняя выходная мощность | ПСнаружи | 0 | 5 | dBm | |||
| Соотношение вымирания | Скорая помощь | 10 | ДБ | ||||
| Средняя мощность передатчика OFF | ПВыключено | -45 | dBm | ||||
| Выход оптический глаз | Соответствует требованиям глазной маски Telcordia GR-253-CORE и IEEE 802.3ah-2004 | ||||||
| Приемник | |||||||
| Центральная длина волны | λc | 1510 | 1570 | nm | 1490nmTX/1550nmRX | ||
| 1450 | 1510 | nm | 1550nmTX/1490nmRX | ||||
| Чувствительность*NОтносительно5 | ПIN | - 24 года. | dBm | ||||
| Перегрузка приемника | Перегрузка | - Три. | dBm | ||||
| Оптическая потеря возврата | 12 | ДБ | |||||
| Указывают на потерю | ЛОСА | -35 | dBm | ||||
| Счетная стоимость | УБЕДЕНИЕ | - 25 | dBm | ||||
| Гистереза LOS | 0.5 | 4 | ДБ | ||||
Примечание 4: VSCEL LD и FP LD измеряют спектральную ширину RMS, DFB LD измеряют спектральную ширину 20dB.
Примечание5: Минимальная средняя оптическая мощность, измеренная при BER менее 1E-10@pattern, является PRBS27-1@ER=10 дБ.
Передатчик обычно используется в оптических сетях связи, где скорость передачи данных 1,25 Гбит/с достаточна.
Функция BIDI (двунаправленная) позволяет осуществлять двунаправленную связь по одному волокну, используя различные длины волн для передачи и приема сигналов.Это делает его подходящим для приложений, где доступно только одно волокно или для экономически эффективного развертывания.
Расстояние передачи 80 километров делает его подходящим для дальних оптических сетей связи, таких как городские и региональные сети.
Конкретная комбинация длин волн 1550 нм и 1490 нм предполагает, что этот приемопередатчик, вероятно, предназначен для использования в GPON (гигабитная пассивная оптическая сеть).GPON - это популярная технология доступа с оптическим волокном, используемая для широкополосных услуг в жилых и деловых помещениях.
Скорость передачи данных: модули передатчика могут быть настроены для поддержки различных скоростей передачи данных на основе конкретных требований сети. Это может включать такие варианты, как 1 Гбит / с, 10 Гбит / с, 25 Гбит / с,или более высокие скорости передачи данных.
Расстояние передачи: расстояние передачи модуля передатчика можно настроить для удовлетворения конкретных потребностей сети.или на большие расстояния.
Длина волны: Передатчики могут быть настроены для работы на конкретных длинах волн, таких как 850 нм, 1310 нм или 1550 нм, в зависимости от сетевой инфраструктуры и требований.
Температурный диапазон: модули передатчиков могут быть настроены на работу в пределах конкретных температурных диапазонов для обеспечения оптимальной производительности в различных условиях окружающей среды,такие как расширенные температурные диапазоны или специализированные промышленные среды.
Интерфейс соединителя: варианты настройки интерфейса соединителя могут включать различные типы, такие как соединители LC, SC или MPO,в зависимости от конкретного сетевого оборудования и используемой кабельной инфраструктуры.
Поддержка протоколов: Передатчики могут быть настроены для поддержки различных протоколов и стандартов, таких как Ethernet, Fibre Channel, SONET / SDH или конкретные отраслевые стандарты.
Форм-фактор: варианты настройки могут включать различные форм-факторы, включая SFP, SFP+, QSFP или CFP, для обеспечения совместимости с используемым сетевым оборудованием.
Дополнительные функции: в зависимости от конкретных требований, модули приемопередатчиков могут быть настроены с дополнительными функциями, такими как мониторинг цифровой диагностики (DDM),который обеспечивает мониторинг и диагностику в режиме реального времени.
Мы предлагаем техническую поддержку и сервис для наших модулей SFP-транссиверов, чтобы наши клиенты получали максимальную отдачу от своих продуктов.
Наша команда технической поддержки готова ответить на любые вопросы или предоставить консультации по установке, устранению неполадок и техническому обслуживанию.ремонт оборудования, и замены.
Мы можем предоставить дистанционную помощь, если это необходимо, и наша команда поддержки всегда готова помочь с любыми проблемами, которые могут возникнуть.
Для получения дополнительной информации о нашей технической поддержке и услугах обращайтесь к нам.
Модуль SFP Transciver упаковывается и отправляется в прочную, прочную коробку. Коробку следует запечатать прочной лентой, чтобы гарантировать, что продукт не будет поврежден во время транспортировки.Номер отслеживания будет предоставлен для отправки, чтобы гарантировать, что клиент может отследить товарВ коробке также должны быть указаны имя, адрес и контактная информация клиента для легкой идентификации.
Стандартная доставка обычно осуществляется через надежную и экономичную курьерскую службу.Приоритетная доставка также доступна для клиентов, которые нуждаются в продукте быстроВ любом случае, удовлетворение клиентов является нашим главным приоритетом и мы сделаем все возможное, чтобы обеспечить, что продукт прибывает в идеальном состоянии к клиенту.
Справочный лист данных Код файла: DS100033
