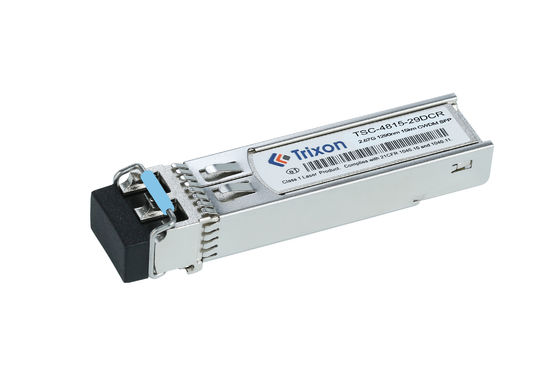

Этот передатчик OC-48/STM-16 SFP CWDM предназначен для передачи данных с частотой 1,25 Гбит/с и основан на интерфейсе с двойным LC-коннектором для передачи двустороннего SMF-волокна.Это высокопроизводительный и экономичный продукт, который поддерживает функцию DDMI (цифровой диагностический интерфейс мониторинга)При поддержке одного источника питания +3.3V оптический приемопередатчик соответствует стандартам IEEE 802.3z 1000BASE-SX и SFF-8472 и поддерживает длины волн CWDM 1310nm и 1550nm.
Это устройство предназначено для удовлетворения требований к высокой плотности, высокому количеству портов в центре обработки данных, корпоративном ядре и слое агрегации, а также доступа в столичные районы.И его компактные размеры и низкое потребление энергии делают его идеальным решением для систем на базе SFP.
| Наименование продукта | OC-48/STM-16 SFP CWDM-передатчик |
|---|---|
| Соответствует | Соответствует спецификации MSA SFP SFF-8472 |
| Лазер | CWDM |
| Расстояние | 15 км |
| Тип соединителя | Интерфейс двойного соединителя LC |
| Тип волокна | SMF |
| Коэффициент данных | Операционная скорость передачи данных до 2,5 Гбит / с |
| Подключаемая | Горячее подключение |
| DDMI | Да, да. |
| Температурный диапазон | -5°C ~+70°C |
(15 тысяч.m)
| Параметр | Символ | Минуты | Тип. | Макс | Единица | Примечание | ||
| Передатчик | ||||||||
| Центральная длина волны | λc | λc-7.5 | λc | λc+7.5 | nm | |||
| Ширина спектра*NОтносительно4 | ∆λ | 1 | nm | DFB-LD | ||||
| Средняя выходная мощность | ПСнаружи | -5 | 0 | dBm | ||||
| Соотношение вымирания | Скорая помощь | 8.2 | ДБ | |||||
| Средняя мощность передатчика OFF | ПВыключено | -45 | dBm | |||||
| Выход оптический глаз | Соответствует требованиям STM-16/OC-48 для масок для глаз при фильтрации | |||||||
| Приемник | ||||||||
| Центральная длина волны | λc | 1200 | 1600 | nm | ||||
| Чувствительность*NОтносительно5 | ПIN | - 18 лет. | dBm | |||||
| Перегрузка приемника | Перегрузка | 0 | dBm | |||||
| Оптическая потеря возврата | 12 | ДБ | ||||||
| Указывают на потерю | ЛОСА | -35 | dBm | |||||
| Счетная стоимость | УБЕДЕНИЕ | - 25 | dBm | |||||
| Гистереза LOS | 0.5 | 4 | ДБ | |||||
Передатчик в основном используется в оптических сетях связи, которые требуют скорости передачи данных 2,5 Гбит/с.
Он подходит для применения на основе стандартов связи OC-48 (Optical Carrier 48) и STM-16 (Synchronous Transport Module 16).
Передатчик поддерживает технологию CWDM (Gross Wavelength Division Multiplexing),который позволяет одновременно передавать несколько оптических сигналов по одному волокну, используя разные длины волн.
Он может использоваться в различных сетевых приложениях, включая телекоммуникации, центры обработки данных, корпоративные сети и сети метро / доступа.
Скорость передачи данных: модули передатчиков могут быть настроены для поддержки различных скоростей передачи данных в зависимости от требований сети.
Расстояние передачи: расстояние передачи модуля передатчика может быть настроено для удовлетворения конкретных сетевых требований.g., несколько метров), средней дальности (например, до 10 километров) или дальности (например, до 80 километров и более).
Температурный диапазон: Температурный диапазон модуля передатчика может быть настроен для обеспечения оптимальной производительности в конкретных условиях окружающей среды.Эта настройка позволяет модулю надежно работать при экстремальных температурах, например, в промышленной или наружной среде.
Интерфейс соединителя: модули передатчика могут быть настроены для поддержки различных типов интерфейсов соединителя, таких как соединители LC, SC или MPO.Выбор интерфейса разъема зависит от конкретного сетевого оборудования и используемой кабельной инфраструктуры..
Протоколы и стандарты: модули передатчиков могут быть настроены для поддержки различных протоколов и стандартов, таких как Ethernet, Fibre Channel, SONET / SDH или конкретные отраслевые стандарты.
длины волны: для модулей, использующих технологии мультиплексирования делением длины волны (WDM);варианты настройки могут включать в себя конкретные каналы длины волны или комбинации для поддержки конкретных сетевых архитектур или требований.
Форм-фактор: модули передатчиков имеют различные формы, такие как SFP, SFP+, QSFP или CFP.настройка может включать выбор подходящего форм-фактора для совместимости.
Мы предлагаем комплексную техническую поддержку и сервис для наших продуктов модулей SFP-передатчиков.
Мы предоставляем подробную информацию о продукте, технические консультации и решения, чтобы помочь клиентам сделать лучший выбор для их требований.
Для упаковки и доставки модуля SFP Transceiver требуется:
Справочный лист данных Код файла: DS210006
