| Наименование марки: | Trixon |
| Номер модели: | TSC-4830-XXDER |
| МОК: | Подлежит обсуждению |
| цена: | лично переговорить |
| Подробная информация об упаковке: | Подлежит обсуждению |
| Условия оплаты: | L/C D/P |

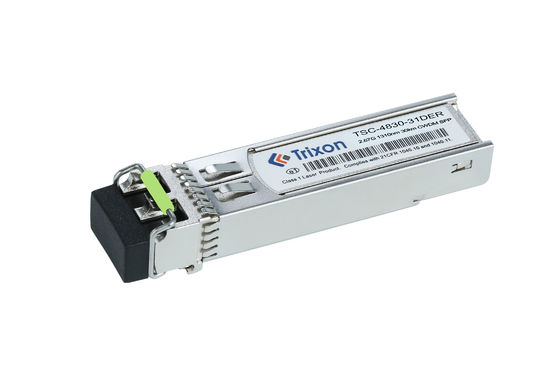

Наш модуль SFP Transceiver соответствует спецификации MSA SFP SFF-8472 и поддерживает цифровой диагностический интерфейс мониторинга (DDMI) для доступа в режиме реального времени к параметрам работы устройства.Это модуль оптического приемопередатчика с горячим подключением для приложений с двусторонним одномодным волокном (SMF), с операционной скоростью передачи данных от 1G до 2,5Gbps и поддерживает передачу LR/LW. Он предлагает отличное сочетание высокой производительности и надежности для удовлетворения требований центра обработки данных,сети предприятий и операторов.
| Атрибут | Спецификация |
|---|---|
| Наименование продукта | OC-48/STM-16 SFP CWDM-передатчик |
| Коэффициент данных | Операционная скорость передачи данных от 1 Гб до 2,5 Гб/с |
| Расстояние | 30 км |
| Лазер | CWDM (1310nm) |
| Тип волокна | Однорежимные волокна (SMF) |
| Тип соединителя | Интерфейс двойного соединителя LC |
| Силовое питание | Единое питание 3.3В и логический интерфейс TTL |
| Температурный диапазон | -20°C ~+85°C |
| Соответствует | Соответствует спецификации MSA SFP SFF-8472 |
| Подключаемая | Горячее подключение |
| Параметр | Символ | Минуты | Тип. | Макс | Единица | Примечание | ||
| Передатчик | ||||||||
| Центральная длина волны | λc | λc-7.5 | λc | λc+6.5 | nm |
1271/1291 года 1311/1351 1371/1411 1471/1491 года 1511/1531 года 1551/1571 года |
||
| Ширина спектра*NОтносительно4 | ∆λ | 1 | nm | DFB-LD | ||||
| Средняя выходная мощность | ПСнаружи | 1 | 4 | dBm | ||||
| Соотношение вымирания | Скорая помощь | 8.2 | ДБ | |||||
| Средняя мощность передатчика OFF | ПВыключено | -45 | dBm | |||||
| Выход оптический глаз | Соответствует требованиям STM-16/OC-48 для масок для глаз при фильтрации | |||||||
| Приемник | ||||||||
| Центральная длина волны | λc | 1200 | 1600 | nm | ||||
| Чувствительность*NОтносительно5 | ПIN | - 29 | dBm | |||||
| Перегрузка приемника | Перегрузка | -9 | dBm | |||||
| Оптическая потеря возврата | - 12 | ДБ | ||||||
| Указывают на потерю | ЛОСА | - 42. | dBm | |||||
| Счетная стоимость | УБЕДЕНИЕ | -30 | dBm | |||||
| Гистереза LOS | 0.5 | 4 | ДБ | |||||
Примечание 4: VSCEL LD и FP LD измеряют спектральную ширину RMS, DFB LD измеряют спектральную ширину 20dB.
Примечание5: Минимальная средняя оптическая мощность, измеренная при BER менее 1E-12@pattern, является PRBS223-1 @ 2,67 Гбит / с
Система связи из оптических волокон: Этот модуль CWDM подходит для систем связи из оптических волокон и может использоваться для установления ссылок передачи данных 2.5G.Он может работать в расширенном диапазоне температур и поддерживает передачу на большие расстояния (30 км)Таким образом, он может использоваться в доступе оптоволоконного, оптоволоконного широкополосного, оптоволоконного передачи и других областях применения.
Интерконнекция центра обработки данных: в среде центра обработки данных этот модуль CWDM может быть использован для реализации межконнекции внутри центра обработки данных.устройства хранения и сетевые устройстваЕго расширенный диапазон температур позволяет адаптироваться к различным температурным условиям в дата-центрах.
Сеть телекоммуникаций: этот модуль CWDM может использоваться для передачи данных в телекоммуникационных сетях.передающее оборудование и узлы сети для достижения высокоскоростногоОн способен работать в расширенном диапазоне температур и адаптироваться к различным условиям окружающей среды.
Система видеонаблюдения: Этот модуль CWDM также подходит для передачи данных в системах видеонаблюдения.Он может быть использован для подключения видеокамер и центров мониторинга для поддержки дальнего видеопередачи.Его расширенный диапазон температур делает его подходящим для видеонаблюдения на улице или в суровой среде.
Скорость передачи: если вам нужна другая скорость передачи, чем стандартная 2.5G, например 1G или 10G, вы можете обсудить это требование с производителем или поставщиком.Они могут быть в состоянии предоставить индивидуальное решение для удовлетворения вашей желаемой скорости передачи.
Длина волны: модуль CWDM обычно работает на определенных длинах волны, определенных стандартом CWDM. Однако, если у вас есть конкретные требования длины волны для вашего приложения,Вы можете спросить о возможности настройки модуля для работы на этих длинах волны.
Расстояние передачи: если вам требуется более или менее расстояние передачи, чем стандартные 30 км,Вы можете обсудить с производителем, могут ли они настроить модуль для удовлетворения ваших конкретных требований расстояния.
Температурный диапазон: если ваше применение требует более широкого или более узкого диапазона температур, чем указанный диапазон -20°C ~ +85°C,Вы можете спросить о возможности настройки диапазона температуры для модуля.
Тип соединителя: стандартная конфигурация для этого модуля может быть соединителями LC.Вы можете обсудить возможность настройки с производителем.
Функциональность DDMI: если вам нужна функциональность цифрового диагностического интерфейса мониторинга (DDMI) для мониторинга производительности и параметров модуля,Вы можете подтвердить с производителем, если эта функция доступна или может быть настроена.
Опаковка и отгрузка модуля SFP-передатчика
Модуль SFP-передатчика надежно упаковывается в защитную пузырьковую оболочку и помещается в картонную коробку или пластиковую коробку для доставки.Затем коробку закрывают водонепроницаемым упаковочным материалом, таким как полиэтилен или крафт-бумага.Затем коробка запечатывается лентой, чтобы обеспечить безопасность продукта во время перевозки.Как только упаковка будет запечатана, он готов к отправке.
Ссылка на лист данных Код файла: DS900003
|
|
