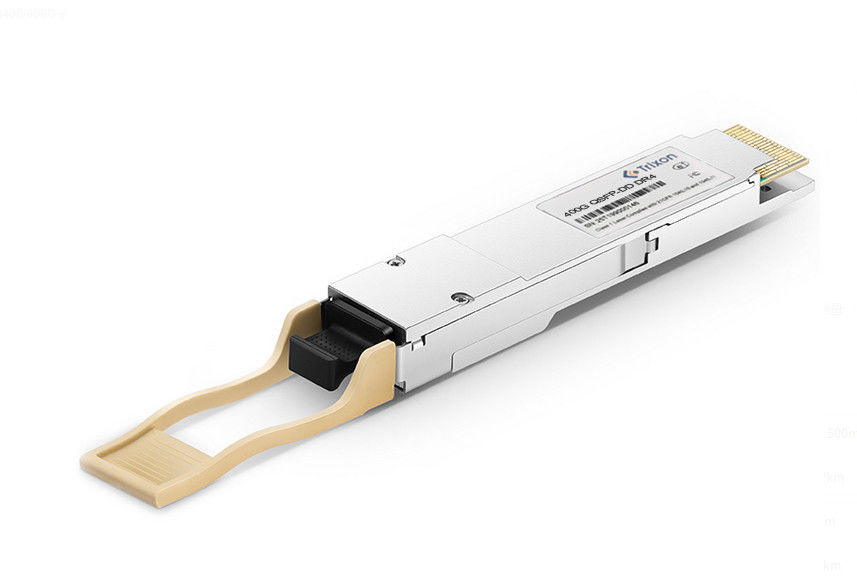

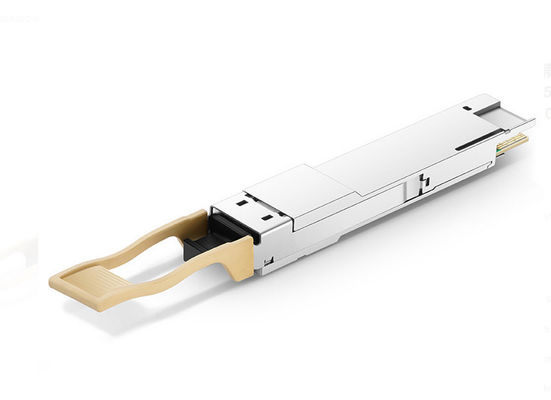

TQS-QGM5-31DCR 400G QSFP-DD DR4 Передатчик 4x106.25Gbps 500m расстояние 0°C ~ +70°C SMF MPO-12 соединитель
| Атрибут | Стоимость |
|---|---|
| Наименование продукта | Передатчик 400G QSFP-DD DR4 |
| Тип волокна | SMF |
| Форма фактора | QSFP-DD |
| Лазер | 1310 EML |
| Температурный диапазон | 0°C~70°C |
| Применение | 400GBASE-DR4 Ethernet (PAM4)/5G |
| Расстояние | 500 метров |
| Оптический интерфейс | 400GBASE-DR4 оптический интерфейс |
| Коннектор | корпус типа 2 с разъемом MPO-12 |
| Электрический интерфейс высокоскоростного ввода/вывода | 400GAUI-4 |
| Одноразовая емкость MPO-12 | Да, да. |
| Фактор формы типа OSFP | Да, да. |
| Максимальное потребление энергии | 10 Вт |
Спецификации характеристик оптические
| Параметр | Символ | Минуты | Тип. | Макс | Единица | |
| Передатчик | ||||||
| Центральная длина волны | λ | 1311 | nm | |||
| Скорость передачи сигнала | 53.125 | Gbd PAM4 | ||||
| SMSR | 30 | ДБ | ||||
| Средняя мощность запуска на каждой полосе | Поут | ¥2.9 | 4 | dB m | ||
| Внешняя ОМА, каждая полоса | Примечание 5 | ОМАутер | -Нет.8 | 4.2 | dBm | |
| Запускная мощность в OMAouter минус TDECQ, каждая полоса | TOMA | - Второй.2 | ДБ | |||
| Передатчик и закрытие глаз дисперсии для PAM4 | TDECQ | 3.4 | ДБ | |||
| TDECQ 10log10 ((Ceq) | 3.4 | ДБ | ||||
| Толерантность оптических потерь возврата | TOL | 21.4 | ДБ | |||
| Средний POUT (выключение лазера) | Поп! | - | -15 | dBm | ||
| Соотношение вымирания | Скорая помощь | 3.5 | - | - | ДБ | |
| Время перехода передатчика | 17 | пс | ||||
| RIN17.1OMA | RIN | -136 | dB/Hz | |||
| Отражение передатчика | Тр | -26 | ДБ | |||
Примечание 5: Даже если TDECQ < 1,4 дБ, OMAouter (min) должен превышать это значение
| Параметр | Символ | Минуты | Тип. | Макс | Единица |
| Приемник | |||||
| Центральная длина волны | λ | 1311 | nm | ||
| Предельный уровень ущерба для каждой полосы | Pd | 5 | dBm | ||
| Средняя мощность приема, по полосе | Папа. | - Пять.9 | - | 4 | dBm |
| Приемная мощность (OMAouter), каждая полоса | RXoma | - | - | 4.2 | dBm |
| Отражение приемника | -26 | dBm | |||
| Чувствительность приемника (OMAouter), каждая полоса примечание 6 | SOMA | - Один.9 | dBm | ||
| Закрытие глаз при напряжении для PAM4 (SECQ) Примечание 7 | 3.4 | ДБ | |||
| SECQ 10log10 ((Ceq), испытательная полоса | 3.4 | ||||
| OMAouter каждой полосы агрессора | 4.2 дБм |
Примечание 6: Чувствительность приемника (OMAouter), каждая полоса (max) является информативной и определена для передатчика с значением SECQ до 3,4 дБ.
Примечание 7: измеряется с помощью сигнала испытания соответствия при TP3 для BER = 2,4x10 -4
Форм-фактор QSFP-DD обеспечивает компактное и высокоплотное решение для передачи данных 400G, что позволяет эффективно использовать пространство в сетевом оборудовании.
В целом, модуль QSFP-DD DR4 TQS-QGM5-31DCR 400G предназначен для дальнего и высокоскоростного передачи данных по одномодному волокну в среде центра обработки данных.Его характеристики и спецификации делают его хорошо подходящим для приложений с высокой пропускной способностью, которые требуют надежной и эффективной связи в сетевой архитектуре центра обработки данных..
Расстояние передачи: стандартный модуль поддерживает расстояние передачи до 500 метров,может быть возможно настроить модуль для поддержки более длинных или более коротких расстояний на основе ваших конкретных потребностейЭта настройка может помочь обеспечить оптимальную производительность и совместимость с вашей сетевой инфраструктурой.
Температурный диапазон: если ваше приложение требует работы в среде с температурными условиями за пределами стандартного диапазона от 0°C до +70°C,настройка может рассматриваться для расширения или сужения диапазона температуры для удовлетворения ваших конкретных экологических требований.
Тип разъема: в то время как стандартный модуль поставляется с разъемом MPO-12, настройка может включать использование другого типа разъема, такого как LC или других вариантов,в зависимости от вашей сетевой инфраструктуры и предпочтений подключения.
Потребление энергии: возможно, есть варианты настройки для оптимизации потребления энергии в зависимости от бюджета энергии или целей энергоэффективности.Это может включать в себя регулирование потребления энергии или внедрение энергосберегающих функций без ущерба для производительности.
Диагностические функции: в зависимости от ваших потребностей в мониторинге и диагностике, настройка может включать включение или исключение конкретных диагностических функций,такие как цифровой оптический мониторинг (DOM) или цифровой диагностический интерфейс мониторинга (DDMI), чтобы обеспечить мониторинг и отчетность о критических параметрах в режиме реального времени.
Предоставление 24/7 онлайн технической поддержки для 400G-передатчика.
Предоставлять бесплатные услуги по техническому обслуживанию продукции, такие как бесплатная замена продукции.
Предоставление бесплатного обучения продукту и послепродажного обслуживания.
Предоставление профессиональных консалтинговых услуг.
Предоставление услуг по поддержке продукции и настройке.
Передатчик 400G поставляется в картонную коробку с защитной пеной внутри. Коробка должна быть помечена именем продукта и серийным номером. Затем продукт помещается в контейнер для доставки,который запечатан защитной печатью,Затем контейнер отправляется по адресу клиента.
