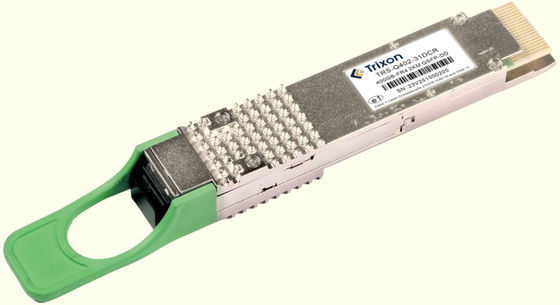

| Наименование марки: | Trixon |
| Номер модели: | TRS-Q402-31DCR |
| МОК: | Подлежит обсуждению |
| цена: | лично переговорить |
| Условия оплаты: | T/T, L/C |
Особенности:
• Соответствует стандарту 400GBASE-FR4 ((IEEE802.3cu)
• Соответствует стандарту IEEE 802.3bs: электрический интерфейс 400GAUI-8
• Соответствует QSFP-DD MSA HW Rev 5.1; корпус типа 2 с двойным соединителем LC
• Соответствует QSFP-DD CMIS Rev 4.0
• Максимальное потребление энергии 10 Вт
• Рабочая температура от 0°C до 70°C
• Двухпроводной серийный интерфейс с цифровым диагностическим мониторингом
• Соответствует Директиве ЕС 2011/65/ЕС ((RoHS)
• Лазер 1 класса
Оптические характеристики
| Параметр | Символ | Минуты | Тип. | Макс | Единица |
| Передатчик | |||||
| Центральная длина волны | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λС2 | 1311 | ||||
| λC3 | 1331 | ||||
| Скорость передачи сигнала | 53.125 | Gbd PAM4 | |||
| SMSR | 30 | ДБ | |||
| Общая средняя мощность запуска | Pmax | 10.2 | dBm | ||
| Средняя мощность запуска на каждой полосе | Поут | ¥3.2 | 4.4 | dBm | |
| Внешняя ОМА, каждая полоса | ОМАутер | 3.7 | dBm | ||
|
Амплитуда внешней оптической модуляции (OMAouter) каждой полосы: для TDECQ < 1,4 дБ для 1,4≤TDECQ≤3,4 дБ |
Тома |
-Нет.2 -1.6+TDECQ |
|||
| Разница в мощности запуска между любыми двумя полосами движения (OMAouter) | DP | 3.9 | ДБ | ||
| Передатчик и закрытие глаз дисперсии для PAM4 | TDECQ | 3.4 | ДБ | ||
| Закрытие глаза передатчика для PAM4 ((TECQ) | TECQ | 3.4 | ДБ | ||
| Сверх/ниже выстрела | 22 | % | |||
| Экскурсия мощности передатчика | 1.8 | dBm | |||
| Толерантность оптических потерь возврата | TOL | 17.1 | ДБ | ||
| Средний POUT (выключение лазера) | Поп! | - | - Шестнадцать. | dBm | |
| Соотношение вымирания | Скорая помощь | 3.5 | - | - | ДБ |
| Время перехода передатчика | 17 | пс | |||
| RIN17.1OMA | RIN | -136 | dB/Hz | ||
| Отражение передатчика | Тр | -26 | ДБ | ||
| Параметр | Символ | Минуты | Тип. | Макс | Единица |
| Приемник | |||||
| Центральная длина волны | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λС2 | 1311 | ||||
| λC3 | 1331 | ||||
| Формат модуляции | PAM4 | ||||
| Предельный уровень ущерба для каждой полосы | Pd | 5.4 | dBm | ||
| Средняя мощность приема, по полосе | Папа. | - Семь.2 | - | 4.4 | dBm |
| Приемная мощность (OMAouter), каждая полоса | RXoma | - | - | 3.7 | dBm |
| Разница в приеме мощности между любыми двумя полосами (OMAouter) | DR | - | 4.1 | ДБ | |
| Отражение приемника | -26 | dBm | |||
|
Чувствительность приемника (OMAouter), каждая полоса для TECQ < 1,4 дБ для 1,4≤TECQ≤3,4 дБ |
SОМА |
- Четыре.6 -6+TECQ |
dBm | ||
| Закрытие глаз при напряжении для PAM4 (SECQ) | 3.4 | ДБ | |||
| OMAouter каждой полосы агрессора | 1.4 | dBm | |||
|
|
